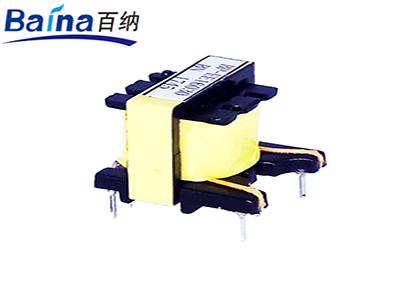

産品名稱：EE16
産品簡介：
一. EE16高頻變壓器尺寸外觀圖（單位：mm）
|
品名 |
式别 |
骨架樣式 |
長 |
寬 |
高 |
1邊PIN（PIN距） |
2邊PIN（PIN距） |
排距 |
PIN徑 |
||
|
EE16-1 |
立式 |
Ⅰ |
18.0 |
16.5 |
17.5 |
4 |
3.5 |
6 |
2.7 |
12.3 |
Φ0.6 |
|
EE16-2 |
立式 |
Ⅰ |
16.5 |
14.0 |
15.5 |
5 |
3.3 |
5 |
3.3 |
10.5 |
Φ0.6 |
|
EE16-3 |
立式 |
Ⅰ |
15.5 |
15.5 |
14.0 |
4 |
3.8 |
4 |
3.8 |
10.2 |
Φ0.6 |
|
EE16-4 |
卧式 |
Ⅱ |
17.0 |
21.0 |
14.5 |
4 |
3.8 |
4 |
3.8 |
15.7 |
Φ0.6 |
|
EE16-5 |
卧式 |
Ⅱ |
17.0 |
19.0 |
13.5 |
5 |
3.2 |
5 |
3.2 |
15.5 |
Φ0.6 |
|
EE16-6 |
卧式 |
Ⅱ |
17.0 |
19.0 |
14.0 |
5 |
2.5 |
5 |
2.5 |
12.5 |
Φ0.6 |
|
EE16-7 |
立式 |
Ⅲ |
17.0 |
18.0 |
16.5 |
5 |
3.2 |
2 |
12.8 |
13.8 |
Φ0.6 |
|
EE16-8 |
立式 |
Ⅲ |
17.0 |
17.0 |
15.0 |
5 |
3.5 |
4 |
5.0/3.2 |
14.2 |
Φ0.6 |
以上為公司常用骨架樣式，其它款式暫未列入其中，歡迎咨詢。本公司可按客戶要求定制各種規格EE16高頻變壓器。
二. EE16高頻變壓器性能
1.工作頻率：20kHz-500KHz
2.輸出功率：0.5 to 15 W
3.工作溫度：-40℃ to +125℃
4.儲存溫度：-25℃ to +85℃
5.儲存濕度：30 to 95%
三.EE16高頻變壓器的特點
EE16高頻變壓器具有尺寸小，價格便宜，可靠性高的特點。EE型變壓器是基本型的鐵氧體磁芯，性能穩定，成本低，電流大。廣泛應用于電源轉換和線路濾波。體積由小到大，滿足各種應用電路的需求。 如使用耐溫155℃或180℃聚安脂漆包線，可滿足不同的溫度條件，适用于各種開關電源及逆變器，UPS等。
四. EE16高頻變壓器的應用
EE16高頻變壓器常應用于輔助電源變壓器、DC-DC轉換器、驅動變壓器、數碼相機、手持式開關電源充電器等。
五. EE16高頻變壓器價格
EE16高頻變壓器的價格區間一般在1.3 -2.2元之間，價格主要取決于産品的工藝複雜程度、客戶對原材料的要求，以及是否要求過安規認證等。
