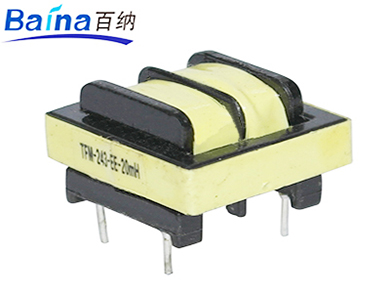

産品名稱：EE10
産品簡介： 共模電感實質上是一個雙向濾波器：一方面要濾除信号線上共模電磁幹擾，另一方面又要抑制本身不向外發出電磁幹擾，避免影響同一電磁環境下其他電子設備的正常工作。

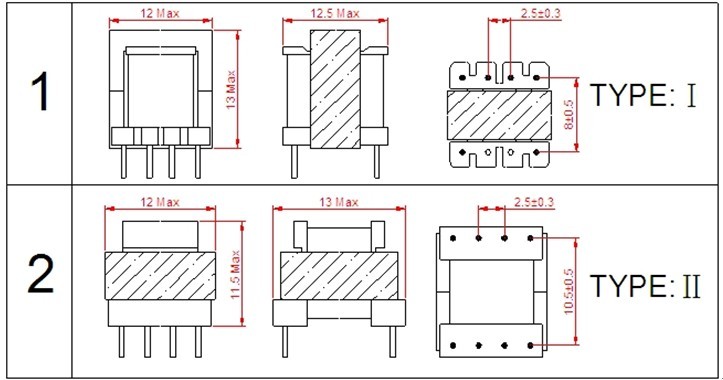

一. EE10高頻變壓器尺寸外觀圖（單位：mm）
|
品名 |
式别 |
骨架樣式 |
長 |
寬 |
高 |
1邊PIN（PIN距） |
2邊PIN（PIN距） |
排距 |
PIN徑 |
||
|
EE10-1 |
立式 |
Ⅰ |
12.0 |
12.5 |
13.0 |
4 |
2.5 |
4 |
2.5 |
8.0 |
Φ0.5 |
|
EE10-2 |
卧式 |
Ⅱ |
12.0 |
13.0 |
11.5 |
4 |
2.5 |
4 |
2.5 |
10.5 |
Φ0.5 |
以上為公司常用骨架樣式,其它款式暫未列入其中,歡迎咨詢。本公司可按客戶要求定制各種規格EE10高頻變壓器。
二. EE10高頻變壓器性能
1.工作頻率：20kHz-300KHz
2.輸出功率：0.5 to 5 W
3.工作溫度：-40℃ to +125℃
4.儲存溫度：-25℃ to +85℃
5.儲存濕度：30 to 95%
三. EE10高頻變壓器的特點
EE10高頻變壓器具有尺寸小，價格便宜，可靠性高的特點。EE型變壓器是基本型的鐵氧體磁芯，性能穩定，成本低，電流大。廣泛應用于電源轉換和線路濾波。體積由小到大，滿足各種應用電路的需求。 如使用耐溫130或180度聚安脂漆包線，可滿足不同的溫度條件，适用于各種開關電源及逆變器，UPS等。
四. EE10高頻變壓器的應用
EE-10高頻變壓器常應用于DC-DC轉換器、驅動變壓器、數碼相機、開關電源共模電感等。
五. EE10高頻變壓器價格
EE10高頻變壓器的價格區間一般在0.85 -1.2元之間，價格主要取決于産品的工藝複雜程度、客戶對原材料的要求，以及是否要求過安規認證等。
